Jak konfigurovat Septentrio mozaika-G5 P3 a P3H

Úvod

Tato stránka je platná pouze pro nástěnky založené na Septentrio moduly mosaic-G5 P3 a P3H, jako například simpleRTK 4 Pro (Septentrio mozaika-G5 P3) a simpleRTK 4 Nadpis (Septentrio mozaika-G5 P3H).

V této příručce si ukážeme, jak modul připojit, nakonfigurovat klíčová nastavení, spravovat datový výstup a zajistit jeho optimální provoz pro vaši aplikaci.

Nainstalujte ovladač a Septentrio RxTools

  1. Připojit GNSS anténu k přijímači. Pro otestování funkčnosti se ujistěte, že anténa má volný výhled na oblohu. Jinak neuvidíte satelitní snímky ani signály.

  2. Připojte přijímač k počítači pomocí USB portu označeného POWER+GPS.

  3. Při prvním připojení tohoto produktu k počítači jej počítač nemusí rozpoznat. V počítači uvidíte pouze nový pevný disk. Otevřete jej a nainstalujte Septentrio Řidič.
Průvodce propojením simpleRTK3B Septentrio Mosaic-X5 si Mosaic-H instalátor ovladače

  1. Po dokončení instalace odpojte a znovu připojte přijímač. Váš počítač jej nyní rozpozná. Toto stačí provést pouze jednou.

  2. stáhněte Software RxTools sadu a nainstalujte ji pro váš operační systém. Tato příručka používá systém Microsoft Windows. Tím se do vašeho počítače nainstaluje několik aplikací. V této příručce použijeme pouze Aplikace RxControl a jeho intuitivní grafické rozhraní, které vám umožňuje ovládat Septentrio přijímač, provádět zaznamenávání dat a monitorovat navigační řešení.
Průvodce zapojením simpleRTK4 Septentrio Aplikace Mosaic G5 P3 RxTools

Připojení k přijímači

  1. Otevřete RxControl app a vytvořte nové sériové připojení. Stiskněte Next.
Průvodce zapojením simpleRTK4 Septentrio Mosaic-G5 P3 vyberte připojení
  1. Uveďte počítač serial port chcete použít k připojení k přijímači mosaic-G5 a zadat Connection Name. lis Finish.
Průvodce zapojením simpleRTK4 Septentrio Mosaic-Sériové nastavení G5 P3
  1. Jedno Grafické uživatelské rozhraní RxControl se otevře. Stavový řádek Ve spodní části se zobrazí informace o stavu připojení, přičemž blikající kontrolky potvrzují připojení k vašemu přijímači a streamování dat z něj.
Průvodce zapojením simpleRTK4 Septentrio Mosaic-Stavový řádek G5 P3

Odeslat NMEA zprávy do Xbee Socket

  1. V hlavní nabídce přejděte na Komunikace → Nastavení COM portu.
Průvodce zapojením simpleRTK4 Septentrio MosaicNastavení portu -G5 P3
  1. Nastav baud rate of COM2 na 115200 bps, protože většina našich komunikačních pluginů pracuje touto rychlostí. Stiskněte OK.
Průvodce zapojením simpleRTK4 Septentrio Mosaic-G5 P3 přenosová rychlost
  1. V hlavní liště nabídky vyberte Communication → Output settings → NMEA Output.
Průvodce zapojením simpleRTK4 Septentrio Mosaic-G5 P3 výstup nmea
  1. For Stream1, vybrat port COM2 a zaškrtněte své preferované NMEA messagesPokud si nejste jisti, doporučujeme vybrat GGA, GSA, GST, GSV, RMC and VTG, protože je používá většina aplikací. Nastavte interval to 1 second. Konfigurovat Stream2 s naprosto stejnými parametry jako Stream1, ale vyberte USB port, který byl použit v kroku 7 pro připojení k desce (buď USB1 or USB2). lis OK.
Průvodce zapojením simpleRTK4 Septentrio Mosaic-G5 P3 nmea proud
  1. V hlavní nabídce přejděte na Tools → Expert Console.
Průvodce zapojením simpleRTK4 Septentrio Mosaic-Expertní konzole G5 P3
  1. Přejít na NMEA tab v Expert ConsoleBudete sledovat výstupní zprávy NMEA.
Průvodce zapojením simpleRTK4 Septentrio Mosaic-G5 P3 nmea zprávy

Konfigurovat jako a Rover

  1. Přejděte do hlavní nabídky Navigation → Positioning Mode.
Průvodce zapojením simpleRTK4 Septentrio Mosaic-Polohovací režim G5 P3
  1. Vybrat Rover in PVT Mode, kontrola All in Rover mode, a nastavte Reference Position na Auto. lis OKNyní je váš přijímač nakonfigurován jako rover.
Průvodce zapojením simpleRTK4 Septentrio Mosaic-G5 P3 režim PVT rover

Příklady konfiguračních souborů

Nabízíme řadu konfiguračních souborů určených pro různé účely, například pro konfiguraci jako rover, odesílání zpráv NMEA přes Bluetooth nebo BLE nebo připojení k NTRIP opravy přes 4G.

Konfigurace Soubor
Rover 1Hz
  • Povolit na USB1, COM1, COM2: GGA, GST, GLL, GSA, GSV, RMC, VTG s 1 s
 Ke stažení
Rover Maximální frekvence aktualizace (20 Hz)
  • Změňte COM1, COM2 na 460 kbps
  • Povolit na USB1, COM1, COM2: GGA s 50 ms
 Ke stažení
Pošlete 1Hz plné NMEA do pluginu
Tento konfigurační soubor umožňuje připojit přijímač k mobilnímu zařízení přes Bluetooth, BLE nebo pomocí radio a další komunikační pluginy na Xbee socketu.
  • Povolit na COM2: GGA, GST, GLL, GSA, GSV, RMC, VTG s 1 s
 Ke stažení
Odeslat 1Hz GGA do pluginu
Tento konfigurační soubor umožňuje připojení k NTRIP klient s přípojnými body VRS.
  • Povolit na COM2: GGA s 1s
 Ke stažení

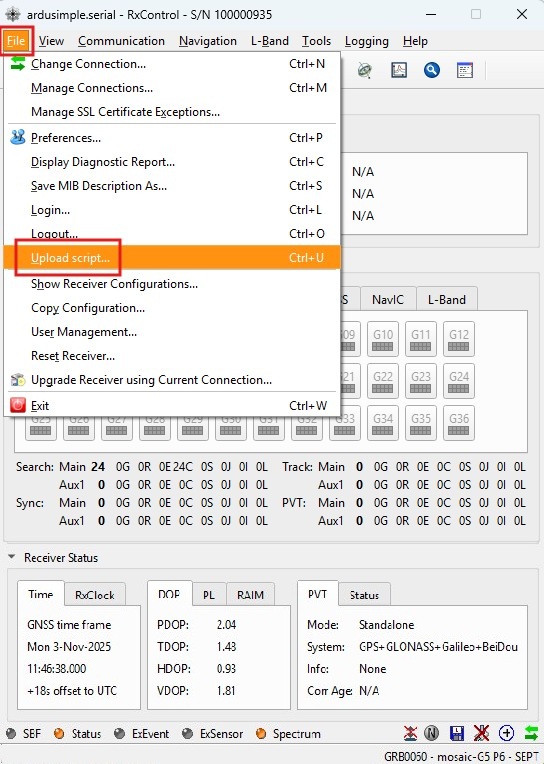

  1. Chcete-li nainstalovat konfigurační soubor, přejděte do hlavní nabídky File -> Upload script…
Průvodce zapojením simpleRTK4 Septentrio Mosaic-Načtení konfigurace G5 P3

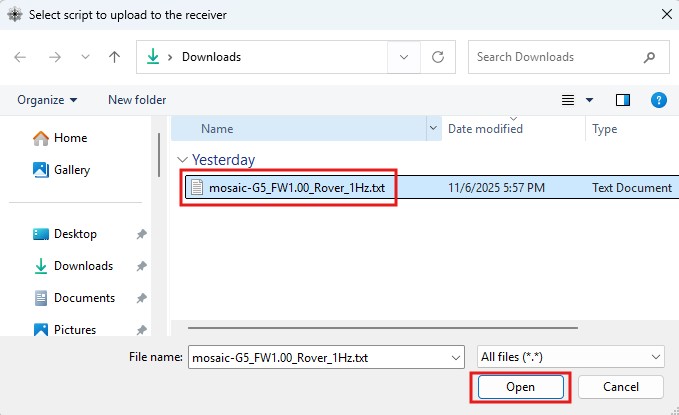

  1. Vybrat configuration file a stiskněte Open.
Průvodce zapojením simpleRTK4 Septentrio Mosaic-Konfigurační soubor G5 P3

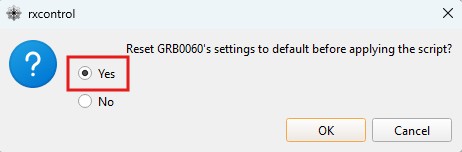

  1. Před aktualizací konfigurace budete vyzváni k resetování přijímače na tovární nastavení. Vyberte Yes a stiskněte OKNastavení ze souboru se nyní použijí v konfiguraci přijímače.
Průvodce zapojením simpleRTK4 Septentrio Mosaic-Reset konfigurace G5 P3

Uložit konfiguraci

Jakmile dokončíte konfiguraci přijímače, ať už načtením konfiguračního souboru nebo ruční úpravou parametrů, je třeba změny uložit do bootovací paměti přijímače, aby byly trvalé. Pokud tak neučiníte, budou změny po vypnutí a restartu přijímače ztraceny.

  1. Přejděte do hlavní nabídky File -> Copy configuration…
Průvodce zapojením simpleRTK4 Septentrio MosaicKonfigurace kopírování G5 P3
  1. sada Source na si Target na Boot. lis OK.
Průvodce zapojením simpleRTK4 Septentrio Mosaic-G5 P3 kopírování konfigurace pro bootování

Získejte opravy RTK

Abyste s našimi GNSS přijímači dosáhli přesnosti na úrovni centimetrů/milimetrů, potřebujete přístup k RTK korekcím. Existují dva způsoby, jak získat RTK korekční data:

  • připravena pomocí NTRIP servis
    Klady:
      • Snadné použití pouze s jedním přijímačem.
      • Není třeba nastavovat vlastní základnovou stanici.
      • Opravy lze přijímat přes internet.

    Nevýhody:

      • Vyžaduje spolehlivé připojení k internetu.
      • V závislosti na dostupnosti NTRIP služby ve vašem regionu.
      • Za použití mohou být účtovány poplatky za předplatné NTRIP služby.
  • přes základnu-Rover Nastavení
    Klady:
      • Úplná nezávislost na externích službách.
      • Funguje dobře v oblastech bez přístupu k internetu popř NTRIP služby.
      • Plná kontrola nad přesností a kvalitou korekcí.

    Nevýhody:

      • Vyžaduje dva přijímače (jeden základ, jeden rover).
      • Složitější nastavení a správa.
      • Pro spolehlivé korekce musí být základnová stanice v pevné poloze.

NTRIP opravy

  1. Základnové stanice třetích stran najdete na adrese RTK Correction Services in your CountryZaregistrujte se a získejte své server, port, username, password, si mount point z Vašeho přání NTRIP poskytovatel oprav. Použijeme je později.
  1. Přejděte do hlavní nabídky Communication -> RxControl NTRIP Forwarder…
Průvodce zapojením simpleRTK4 Septentrio Mosaic-G5 P3 ntrip forwarder
  1. To vyvolá NTRIP Forwarder dialog. lis Edit.
Průvodce zapojením simpleRTK4 Septentrio Mosaic-G5 P3 editace ntripu
  1. v NTRIP Settings dialog, vyplňte caster nastavení: Host, Port, user name, a password z NTRIP účet. Tyto údaje by měl poskytnout NTRIP službu při registraci účtu. Stiskněte OK.
Průvodce zapojením simpleRTK4 Septentrio Mosaic-G5 P3 ntrip pověření
  1. V případě, že NTRIP přihlašovací údaje k účtu byly zadány správně, Stream rozbalovací seznam se stane aktivním a korekce RTK Mount Point lze vybrat. Stiskněte Start.
Průvodce zapojením simpleRTK4 Septentrio Mosaic-G5 P3 spuštění streamu ntrip
  1. Jedno Status pole NTRIP Dialogové okno nastavení by mělo zobrazit úspěšné připojení a přijatá data o opravách.
Průvodce zapojením simpleRTK4 Septentrio Mosaic-Připojení ntripu G5 P3
  1. Po několika minutách PVT Mode bude RTK Float or Fixeda váš přijímač nyní bude mít přesnost na centimetr/milimetr.
Průvodce zapojením simpleRTK4 Septentrio Mosaic-G5 P3 režim PVT

Existují tři komunikační pluginy, ke kterým lze získat přístup NTRIP opravy: WiFi NTRIP Master, 4G NTRIP Master si Ethernet NTRIP Master.

Obnovit tovární nastavení

  1. Vyberte hlavní nabídku File -> Show Receiver Configurations…
Průvodce zapojením simpleRTK4 Septentrio Mosaic-G5 P3 zobrazit konfigurace
  1. Můžete si prohlédnout všechny dostupné Receiver Configurations a zkontrolujte, zda odpovídají továrnímu nastavení.
Průvodce zapojením simpleRTK4 Septentrio MosaicKonfigurace přijímače -G5 P3
  1. Aktuální konfiguraci můžete nastavit na výchozí nastavení z hlavní nabídky. File -> Copy configuration…
Průvodce zapojením simpleRTK4 Septentrio MosaicKonfigurace kopírování G5 P3
  1. sada Source na RxDefault si Target na Current. lis OK.
Průvodce zapojením simpleRTK4 Septentrio Mosaic-G5 P3 kopírování výchozí konfigurace

Data protokolu

  1. Během připojení k vašemu Septentrio Přijímač G5 přes USB, můžete použít RxTools k zaznamenávání dat na disk počítače. Přejděte do hlavní nabídky Logging -> RxControl Logging…
Průvodce zapojením simpleRTK4 Septentrio Mosaic-G5 P3 protokolování rxcontrol
  1. v Status Na kartě naleznete obecné informace o procesu protokolování a dostupném místě na disku počítače.
Průvodce zapojením simpleRTK4 Septentrio Mosaic-G5 Stav protokolování P3
  1. v Global kartu, můžete si vybrat Log Directory uložit soubory protokolování a Message Types To Log as NMEA standardní zprávy (soubory ASCII) a SBF (binární formát Septemtrio), které lze následně přehrát nebo převést do jiných běžných formátů, jako například RINEX nebo KML pomocí RxControl.
Průvodce zapojením simpleRTK4 Septentrio Mosaic-G5 P3 protokolování globálně
  1. Na File Naming kartu, vyberte Manual File Naming Convention ručně zadat běžný File Name si File Extension pro soubory protokolu SBF i NMEA a zvolte, zda chcete Split Files After je dosaženo zadané velikosti souboru nebo časového limitu.
Průvodce zapojením simpleRTK4 Septentrio Mosaic-G5 Název souboru protokolování P3
  1. Jedno SBF Karta je užitečná, pokud se chcete přihlásit RINEX soubory pro PPK analýza po zpracování. Vyberte typ souboru SBF, který chcete protokolovat, a odpovídající data budou odpovídajícím způsobem aktivována.
Průvodce zapojením simpleRTK4 Septentrio Mosaic-G5 P3 protokolování sbf
  1. v NMEA stiskněte záložku Add Stream tlačítko pro vytvoření nového streamu a aktivaci zpráv NMEA, které chcete protokolovat, obvykle GGA, GST, GSV, si VTG.
Průvodce zapojením simpleRTK4 Septentrio Mosaic-G5 P3 protokolování nmea
  1. Stiskněte Start Logging Spusťte protokolování souborů. Najdete je v určené složce na disku počítače. K analýze uložených souborů protokolu NMEA můžete použít preferovaný nástroj. Pro soubory protokolu SBF doporučujeme použít RxTools SBF Analyzer. Stiskněte Stop Logging jakmile dokončíte protokolování dat přijímače.
Průvodce zapojením simpleRTK4 Septentrio Mosaic-Informace o protokolování G5 P3
Průvodce zapojením simpleRTK4 Septentrio Mosaic-Soubory protokolování G5 P3

Alternativně můžete data GNSS zaznamenávat přímo na SD kartu (bez počítače) vložením jedné z našich Serial Datalogger to microSD pluginy do patice XBee na desce. To je ideální pro PPK, RTK a samostatné aplikace.

Aktualizace firmwaru

Pro simpleRTK 4 Pro desku, stáhněte si nejnovější stabilní firmware zde.
Pro simpleRTK 4 Nadpis desku, stáhněte si nejnovější stabilní firmware zde.

  1. Přejděte do hlavní nabídky File -> Upgrade Receiver using Current Connection…
Průvodce zapojením simpleRTK4 Septentrio Mosaic-Přijímač s vylepšením G5 P3
  1. Pro média OK v Zavřít připojení varovná zpráva.
Průvodce zapojením simpleRTK4 Septentrio Mosaic-Varování o upgradu na G5 P3
  1. Jedno Upgrade Receiver Otevře se grafické uživatelské rozhraní. Stiskněte Next.
Průvodce zapojením simpleRTK4 Septentrio Mosaic-Úvod do upgradu G5 P3
  1. Stáhněte a rozbalte odpovídající zip soubor s firmwarem pro vaši desku (buď G5 P3 nebo G5 P3H) z výše uvedených odkazů a stiskněte Browse…
Průvodce zapojením simpleRTK4 Septentrio Mosaic-Procházení aktualizací G5 P3
  1. Vyberte soubor firmwaru bez přípony názvu „failsafe“ a stiskněte Open.
Průvodce zapojením simpleRTK4 Septentrio Mosaic-Soubor pro aktualizaci G5 P3
  1. Zkontrolujte, zda je soubor s aktualizací firmwaru správně nastaven, a stiskněte Next.
Průvodce zapojením simpleRTK4 Septentrio Mosaic-Další upgrade na G5 P3
  1. Shrnutí Upgrade Receiver Zobrazí se nastavení. Stiskněte Upgrade.
Průvodce zapojením simpleRTK4 Septentrio Mosaic-Aktualizace firmwaru G5 P3
  1. Jedno Upgrading Otevře se okno s ukázkou průběhu. Ujistěte se, že neodpojovat přijímač během tohoto procesu. Pokud vše funguje správně, uvidíte Upgrade Succeeded zprávu. Stiskněte Finish.
Průvodce zapojením simpleRTK4 Septentrio Mosaic-Dokončení vylepšení G5 P3

Septentrio dokumentace

Pokud hledáte podrobné informace, podívejte se prosím na naše související návody a Septentrio níže uvedená dokumentace:
