Průvodce připojením sady MR/LR/XLR

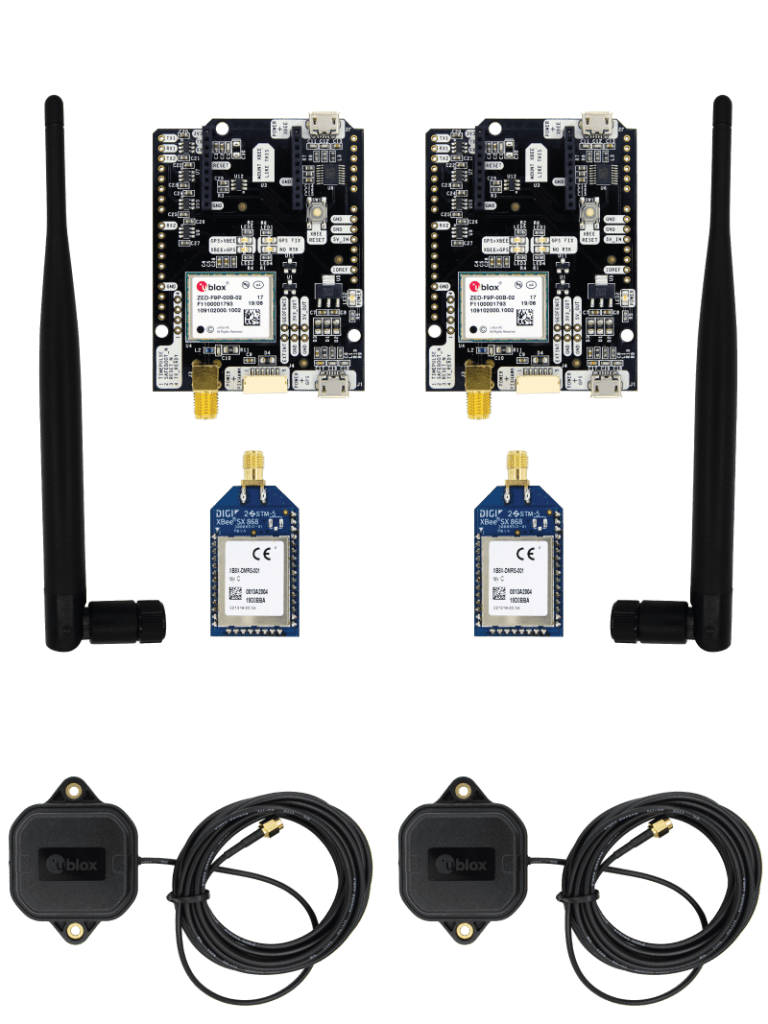

Rozbalení sady:
Věnujte několik minut otevření krabice a pochopení prvků vaší sady:- 2x simpleRTK2B desky (jedna základna a jedna rover, zkontrolujte spodní část desky)
- 2x GPS/GNSS Dvoupásmové antény
- (pouze v sadě LR) 2x Radio Link Antennas
- Pokud chcete desky připojit k PC, ujistěte se, že používáte kabel, který může přenášet jak napájení, tak data (mnoho kabelů powerbank přenáší pouze napájení, ale žádná data).
- Pro základní stanici, pokud ji chcete pouze napájet, můžete použít jakýkoli kabel spolu s jejím nástěnným adaptérem.
Nastavení základny:
Začněte s simpleRTK2B deska označená jako „BASE“.
Nezapínejte desku, dokud není instalace dokončena. Protože jakmile je deska napájena, je velmi důležité nehýbat GPS/GNSS anténou ani jí bránit ve viditelnosti z oblohy.
Jak již bylo řečeno, vezměte jednotku BASE a její antény a nainstalujte je na pevné místo s přímým dohledem do oblasti, kde se bude druhá jednotka pohybovat.
Horní část střechy stodoly je dobrým místem pro instalaci základnové stanice.
Po dokončení instalace jste připraveni napájet desku:
„XBEE+POWER“ můžete připojit k nástěnnému adaptéru. Pokud jste pokročilý uživatel GPS a chtěli byste zkontrolovat parametry základnové stanice, můžete tak učinit připojením „GPS+POWER“ k vašemu PC.
Jednotka BASE je předkonfigurována tak, že jakmile ji zapnete, vypočítá její absolutní polohu s přesností 2.5 metru. Tento proces trvá přibližně 10 minut. Pokud si nejste jisti, zda byl proces dokončen, připojte se k základně a potvrďte, že typ opravy = ČAS.
Pokud se spojíte s u-center softwaru, měli byste v tomto okně vidět následující text „TIME“. Pokud toto okno nenajdete ve svém u-center, můžete jej otevřít přes Panel nabídek > Zobrazit > Ukotvení oken > Data.
Jakmile je základna v režimu TIME, jednotka začne vysílat korekce tak, aby rover může začít počítat svou relativní polohu v rámci centimetrů.
Také si všimnete, že LED „GPS>XBEE“ zvýší svou aktivitu.
Pokud vám vysoká relativní přesnost nestačí a potřebujete vysokou absolutní přesnost, máte 2 možnosti:
- Základnu můžete překonfigurovat a vypočítat její polohu s lepší absolutní přesností.
K tomu můžete použít zprávu UBX-CFG-TMODE3.
Stav tohoto výpočtu můžete sledovat pomocí zprávy UBX-NAV-SVIN.
Čím lepší absolutní přesnost chcete, tím déle bude její výpočet trvat.
Pro představu, s 6 hodinami můžete dosáhnout decimetrové přesnosti. - Pokud znáte přesnou polohu základnové stanice, můžete ji také přímo nastavit.
Zatímco budete čekat, můžete začít nastavovat rover.
Nastavení rover:
Vezměte si druhé simpleRTK2B deska označená jako „ROVER".
Získejte microUSB kabel a připojte jej k USB označenému jako „GPS+POWER“.
Připojte druhý konec k preferovanému mobilnímu telefonu, tabletu nebo PC.
Jakmile desku zapnete, začněte sledovat LED diody:
- simpleRTK2B je napájeno: LED „POWER“ bude indikovat, že deska je napájena.
- simpleRTK2B přijímá data ze základní jednotky: Sledujte LED „XBEE>GPS“ pro potvrzení.
- Při dobrém výhledu na oblohu bude trvat 20–40 sekund, než LED „GPS FIX“ začne blikat: jakmile zabliká jednou za sekundu, znamená to, že máte fixní první polohu.
- Chcete-li zjistit, zda je fixace polohy se standardní přesností nebo přesností RTK, můžete sledovat LED „NO RTK“: bliká při příjmu dat RTCM, nesvítí, když RTK fix
Připraven jít:
Nyní jste připraveni začít si užívat vysokou přesnost.
Během prvních minut doporučujeme pravidelně kontrolovat LED diody RTK FIX, abyste se ujistili, že vše funguje OK.
Systém RTK není jako tradiční přijímače GPS, nefunguje s anténou uvnitř nebo vedle okna. Ujistěte se, že vaše GPS/GNSS antény jsou umístěny venku. Pokud chcete dosáhnout nejlepší přesnosti polohování, doporučujeme přečíst si Průvodce instalací antény GPS/GNSS.
Pokud chcete dosáhnout nejlepšího rozsahu pro radio odkaz, doporučujeme vám podívat se na náš Průvodce instalací antény XBee.
Bonusová funkce LR a XLR sady: sledování vaší polohy rover ze základnové stanice
Tato funkce není dostupná u sady MR a je k dispozici pouze u sad LR a XLR, pokud je použita pouze s 1 rover.
Pokud jste připojeni přes PC k základnové stanici, můžete také v reálném čase sledovat polohu své rover až 1Hz. Více o této funkci si můžete přečíst v našem vyhrazený návod pro čtení roverpozici od základnové stanice.
-
