Uživatelská příručka: RTK Handheld 2 Konfigurovatelný
Přehled

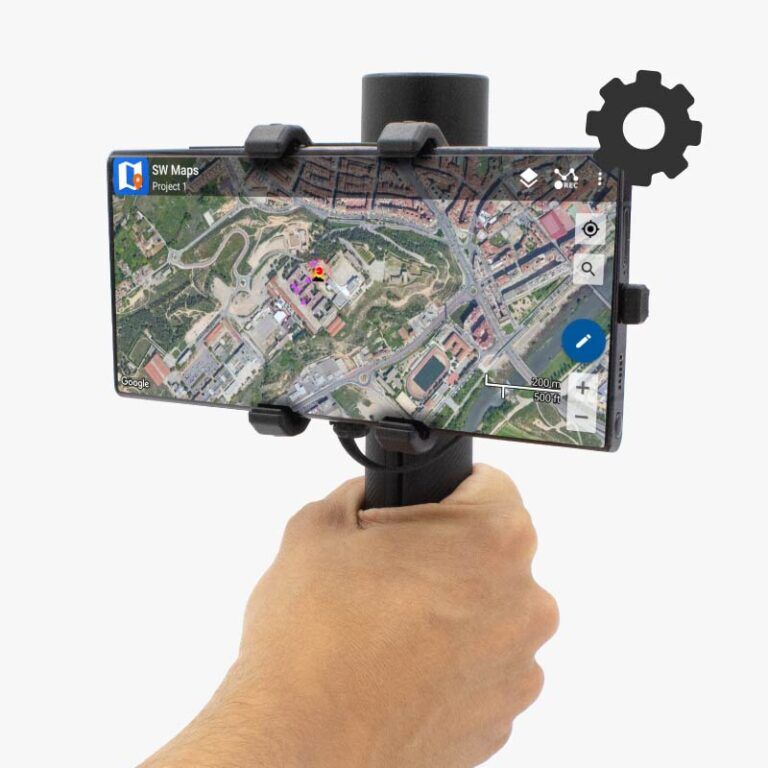

Získejte profesionální RTK geodetické měření s centimetrovou přesností přímo v dlani. RTK Handheld 2 je konfigurovatelná sada, která se dodává v nesestaveném stavu. Tato příručka vám ukáže, jak sadu sestavit, aby správně fungovala a umožnila vám okamžitě zahájit geodetický projekt. Případně si můžete vybrané komponenty zakoupit předem smontované pomocí našich... Konfigurační služba.
Balíček
Minimální požadované položky v balíčku jsou:
- Přenosná základní deska 2.
- GNSS deska přijímače (s ZED-F9P, modul ZED-X20P nebo UM980 RTK).
- Přenosné plastové pouzdro pro 2 osoby.
- Kompaktní spirálová třípásmová GNSS anténa.
- Univerzální držák telefonu SP Connect.
Balení může také obsahovat jeden volitelný plugin bezdrátové připojení k telefonu:
Nezapomeňte, že si můžete sadu objednat předem smontovanou a připravenou k použití pomocí našeho Konfigurační služba.
Montáž
Pokud jste si neobjednali Konfigurační službaKonfigurovatelná sada RTK Handheld 2 se dodává v dílech a vyžaduje montáž. Není potřeba žádné speciální nářadí – celou jednotku lze sestavit ručně. Pro montáž minimálního počtu požadovaných komponentů prosím postupujte podle tohoto návodu.
- Držte základní desku Portable 2 konektory USB-C a JST směřujícími dozadu a označte je NAMONTUJTE GPS TAKTO viditelné nahoře. Nepokládejte desku na tvrdý povrch, mohlo by dojít k jejímu poškození, pouze ji držte rukama.
- Zarovnejte XBee Záhlaví na této straně desky s piny desky přijímače GNSS a vložte ji v orientaci popsané na štítku NAMONTUJTE GPS TAKTO.
- (Volitelný krok): Pokud jste si objednali jeden z pluginů pro bezdrátové připojení dostupných pro sadu, postupujte podle této části a nainstalujte jej.
- Otočte základní desku Portable 2 a držte ji v rukou s konektory USB-C a JST vpředu a označte je. MOUNT XBEE TAKTO viditelné.
- Zarovnejte konektory XBee s piny desky bezdrátového připojení (Bluetooth, Wifi nebo MR radio) a vložte jej v orientaci popsané na štítku MOUNT XBEE TAKTO.
- Protáhněte anténní kabel připojený k plastovému pouzdru otvorem mezi přijímačem a základní deskou.
- Připojte uFL (malý konektor) k odpovídajícímu konektoru na desce přijímače (pokud je správně zasunut, měli byste slyšet cvaknutí).
- Vložte základní desku Portable 2 do skříně tak, aby konektory USB-C a JST směřovaly k otevřené straně skříně.
- Umístěte anténní kabel do prostoru mezi bočními otvory pro šrouby a základní deskou.
- Nasaďte plastové víko pouzdra na místo a ujistěte se, že anténní kabel zůstává volný a není zachycen mezi plastovým víkem a deskou přijímače.
- Zkontrolujte, zda jsou konektory USB-C a JST správně zarovnány s odpovídajícími otvory v plastovém pouzdře, a zašroubujte 3 šrouby na místo.
- Přišroubujte spirálovou třípásmovou GNSS anténu ke konektoru SMA v horní části plastového pouzdra.
- Úspěšně jste sestavili svou novou konfigurovatelnou sadu RTK Handheld 2.
Začínáme
Před použitím ruční sady RTK je nutné ji nakonfigurovat tak, aby fungovala jako Rover a poslat NMEA zprávy přes USB a vámi zvolený bezdrátový plugin, pokud existuje. K tomu budete muset pro každý GNSS přijímač načíst specifický konfigurační soubor:
- Pokud jste zakoupili ZED-F9P modul, stáhněte si ZED-F9P Konfigurační soubor a postupujte návod k načtení konfiguračního souboru.
- Pokud jste si zakoupili modul ZED-X20P, stáhněte si Konfigurační soubor ZED-X20P a postupujte návod k načtení konfiguračního souboru ZED-X20P.
- Pokud jste zakoupili modul UM980, postupujte podle průvodce povolením zpráv NMEA ujistěte se, že jste aktivovali zprávy pro port COM2.
Po dokončení tohoto kroku konfigurace postupujte podle pokynů. Začínáme: Mapovací sada RTK Handheld 2.
Nezapomeňte, že si můžete sadu objednat předem smontovanou a připravenou k použití pomocí našeho Konfigurační služba.
