Uživatelská příručka: simpleGNSS Pro

Stáhněte si uživatelskou příručku ve formátu PDF

Přehled produktů

Můžeš použít simpleGNSS Pro jako samostatná deska nebo jako Arduino shield.

Hlavní složkou simpleGNSS Pro je u-blox NEO-F10N.

Začínáme

Krok A
Připojení antény
→
Krok B
Připojte se k počítači a u-center 2
→
Krok C
Konfigurace přijímače
  1. Připojte anténu GNSS k přijímači. simpleGNSS Deska podporuje pásma L1 a L5. Pro nejlepší výkon doporučujeme použít dvoupásmovou anténu L1/L5 (jako u-blox ANN-MBDvoupásmová (L1/L5) GNSS anténa 1-00) nebo třípásmovou anténu L1/L2/L5 (jako Budget Survey Trojpásmová GNSS anténa). Lze použít i anténu L1/L2, ale ta vám neumožní plně využít možností přijímače L1/L5.
manuál simpleGNSS Pro SMA anténa
  1. Pro otestování funkčnosti umístěte anténu GNSS venku na místo s dobrým výhledem na oblohu. Jinak neuvidíte satelitní obraz ani signál.
  1. Ke stažení u-center 2 pro Windows 10/11 (64bitový). Důležité: Vyberte sestavení pro u-blox Produkty M10/F10/X20, nikoli starší verze pro M8/M9/F9 nebo starší GNSS přijímače.
    Po dokončení instalace zadejte své u-blox Přihlašovací údaje k portálu podpory a přihlaste se pomocí prohlížeče. Pokud nemáte účet, klikněte na Registrovat.
  2. Pro první přihlášení je vyžadováno připojení k internetu, ale jakmile u-center 2 spuštěna, lze ji v následujících relacích použít offline.
  3. Otevřená u-center2. Vybrat COM port pro připojení přijímače. Pokud nevíte, ke kterému COM portu je váš přijímač připojen, zkontrolujte Správce zařízení v počítači.
  4. Připojte přijímač k počítači přes USB port označený jako POWER+GPS pomocí kabelu USB.
manuál simpleGNSS Pro USB
Uživatelská příručka: simpleGNSS Pro
  1. V levém panelu nabídek klikněte na Zařízení a poté na ikonu +. Vyberte port COM zařízení a zvolte Autobauding pro automatickou detekci přenosové rychlosti. Nakonec klikněte na Přidat zařízení.
  1. U aktuálního FW301 jsou povoleny interní zprávy UBX, které ruší stream NMEA, a také je GPS L5 ve výchozím nastavení vypnuto. Pro dosažení co nejlepšího výkonu přijímače doporučujeme toto změnit. Připravili jsme konfigurační soubor. simpleGNSS_FW600_1Hz_debug_message_off-GPSL5_on-01.txt Chcete-li tuto interní zprávu deaktivovat a pro maximální výkon povolit GPS L5, uložte jej do počítače.
  2. V liště nabídek klikněte na ikonu ozubeného kola a otevřete Konfigurace zařízení. Pod Uložené konfigurace, Klepněte na tlačítko +Import, vyberte konfigurační soubor a kliknutím na tlačítko Otevřít jej importujte.
  3. klikněte Odeslat V části Změny konfigurace se zobrazí zelená značka zaškrtnutí pro potvrzení akce.

technické vybavení

Můžeš použít simpleGNSS Pro jako samostatná deska nebo jako Arduino shield.

Hlavní složkou simpleGNSS Pro je u-blox NEO-F10.

Pinout

Výkon

manuál simpleGNSS Profesionální výkon

Jedno simpleGNSS desku lze napájet ze 4 různých zdrojů:

  • USB port GPS.
  • USB port XBEE.
  • Pixhawk konektor.
  • Lišta pro Arduino.

K použití desky je potřeba pouze 1 z nich, ale můžete připojit i 4 najednou, nehrozí žádné riziko.

Tato deska má High Power (HP) XBee socket. Pokud k zásuvce XBee připojíte zařízení, které vyžaduje vysoký výkon, budete se muset ujistit, že váš napájecí zdroj toto napájení dokáže poskytnout.

  • Používejte pouze vysoce kvalitní kabely USB-C, ne delší než 1 metr.
  • Pokud desku připojíte přes USB rozbočovač k vašemu PC/tabletu nebo má váš počítač USB porty s nízkou spotřebou energie, budete muset připojit druhý port USB přímo k zásuvce nebo vysokovýkonnému USB portu.

Anténa

manuál simpleGNSS Pro SMA anténa
simpleGNSS Pro vyžaduje kvalitní GPS/GNSS dvoupásmovou anténu L1/L5, kterou lze připojit k SMA konektoru označenému „RF IN“. Deska je kompatibilní s aktivními anténami podporujícími napájení 3.3 V i pasivními anténami. Maximální výstupní proud je 75 mA při 3.3 V. Pokud ji použijete s tradičními levnými GPS anténami, které jsou široce dostupné, nedosáhnete očekávaného výkonu. Nicméně anténu jednoduše připojte ke SMA konektoru bez použití nářadí (stačí síla prstů). Doporučuje se připojit anténu před napájením desky. Instalace antény je také klíčovým bodem pro dosažení nejlepších výsledků. GPS/GNSS anténa by měla být vždy instalována s maximálním možným výhledem na oblohu. Kromě toho by měla být, pokud možno, instalována s kovovou rovinou za sebou, např. na střeše auta, na kovové desce větší než 20 cm atd. Pokud se chcete dozvědět, jak instalace ovlivňuje výkon, podívejte se na naše... Průvodce instalací antény GPS/GNSS.

rozhraní

simpleGNSS Deska Pro má několik rozhraní, která si nyní podrobněji vysvětlíme.

USB GPS
manuál simpleGNSS Pro USB

Tento konektor USB-C vám umožňuje přístup k UART1 modulu NEO-F10 prostřednictvím převodníku FTDI USB-to-UART. u-blox F10 nemá nativní USB rozhraní. Pokud váš počítač nerozpozná zařízení automaticky, možná budete muset nainstalovat ovladač VCP z FTDI: https://ftdichip.com/drivers/vcp-drivers/.

Můžete přijímat NMEA s pozicí nebo mít plný přístup k NEO-F10 pomocí u-center Nástroj: https://www.u-blox.com/en/product/u-center.

Toto rozhraní můžete připojit k preferovanému mobilnímu telefonu, tabletu nebo PC a začít přijímat data NMEA.

Toto USB můžete také připojit k mobilnímu telefonu pomocí našeho OTG kabelu.

USB XBee

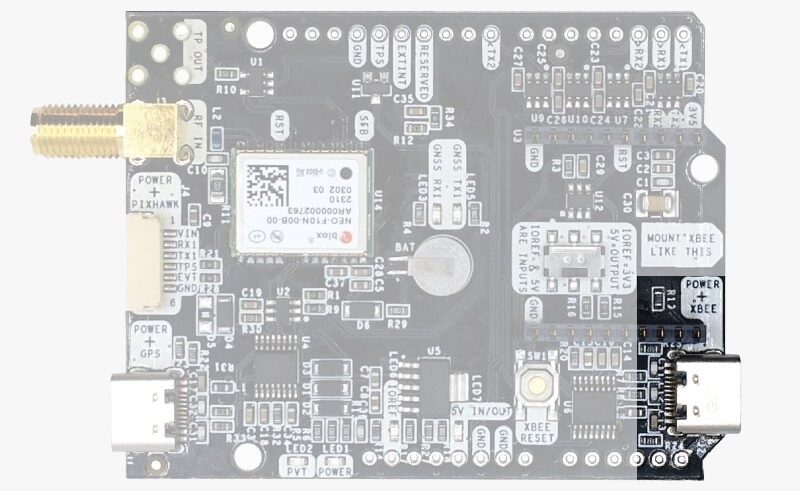

manuál simpleGNSS Pro USB xbee

Tento konektor USB-C vám umožňuje přístup k UART XBEE radio (pokud jej připojíte), přes převodník FTDI USB-to-UART. Pokud jej váš počítač nerozpozná automaticky, budete potřebovat ovladač VCP od FTDI: https://ftdichip.com/drivers/vcp-drivers/.

Chcete-li tento konektor používat pouze jako zdroj napájení, nepotřebujete žádný ovladač. Můžete použít počítač nebo se připojit k nástěnnému adaptéru USB.

Chcete-li použít tento konektor ke konfiguraci XBee radio, budete muset nejprve zakázat výstup dat NEO-F10T, protože toto rozhraní USB sdílí připojení k zařízení XBee s modulem NEO-F10.

Pixhawk konektor
manuál simpleGNSS Pro pixhawk

Tento konektor je standardní JST GH, který lze použít k připojení simpleGNSS Profesionál Pixhawk autopilota.
Tento konektor můžete použít i pro napájení desky.

Jedno Pixhawk JST-GH konektor následuje Pixhawk Standard:

  • 1: 5V_VSTUP.
  • 2: NEO-F10 UART1 RX (úroveň 3.3V).
  • 3: NEO-F10 UART1 TX (úroveň 3.3V).
  • 4: Výstup časových impulzů NEO-F10 (úroveň 3.3 V).
  • 5: NEO-F10 EXTINT vstup časové synchronizace, maximální napětí 3.6V.
    Tento vstup je filtrován, aby se zabránilo závadám.
  • 6: Zem.

V případě, že si chcete vytvořit vlastní kabel pro připojení k tomuto konektoru, protilehlý anténní konektor je JST GHR-06V.

Všimněte si, že deska obsahuje pouze GPS a neobsahuje magnetometr.

Kolejnice pro Arduino
manuál simpleGNSS Pro arduino lišty

simpleGNSS má volitelné lišty pro připojení k dalším zařízením kompatibilním s Arduino UNO.

  • GND: zem je k dispozici ve standardních arduino pinech. Tuto linku byste měli vždy připojit k vaší druhé desce.
  • 5V IN/OUT:
    • Když LED vedle tohoto kolíku nesvítí, můžete napájet simpleGNSS Profesionál z tohoto pinu.
      Stačí jej například připojit na desku Arduino UNO a simpleGNSS Pro se zapne.
    • Případně můžete nyní použít simpleGNSS Deska štítu Pro-to-power.
      Stačí zapnout spínač „5V=OUTPUT“ a simpleGNSS Deska Pro bude na tomto pinu vydávat 5V.
  • IOREF. Tyto piny ovlivňují funkčnost pinů TX1, RX1, TX2, RX2, SDA a SCL.
    • Při zapojování simpleGNSS Deska Pro na Arduinu UNO nebo Raspberry Pi, tento pin se používá k automatickému definování úrovně napětí komunikačních pinů (TX1, RX1, TX2, RX2, SDA, SCL).
    • Při zapojování vlastních kabelů k desce se jedná o vstup, který bude definovat úrovně napětí kolíků.
      Pokud zadáte 1.8V, další piny budou mít úroveň 1.8V. Podporuje napětí od 1.2V do 5.5V.
    • Pokud chcete připojit vodiče k uvedeným pinům a 3.3V je pro vás v pořádku, stačí povolit přepínač „IOREF=3.3V“
  • TX1,RX1,TX2,RX2,SDA,SCL: Tyto piny pracují s úrovní napětí definovanou IOREF.
    • TX1: Vysílač NEO-F10 UART1.
    • RX1: Přijímač NEO-F10 UART1.
    • TX2: XBee UART TX (tento pin je také připojen k NEO-F10 UART1 RX).
    • RX2: XBee UART RX (tento pin je také připojen k NEO-F10 UART1 TX).
High Power (HP) XBee zásuvka
manuál simpleGNSS Pro xbee
Tuto zásuvku můžete použít k připojení zařízení kompatibilního s XBee radio. K dispozici jsou následující piny:
  • VCC, což je 3.3V výstup s maximálním proudem 1A konstantním a špičkovým 1.5A.
  • XBee UART RX, na úrovni 3.3V.
  • Vysílač XBee UART na úrovni 3.3 V.
  • GND.
Toto rozhraní je připojeno k NEO-F10 UART1.
Speciální funkční kolíky
manuál simpleGNSS Pro speciální funkční piny

Kromě výše uvedeného je k dispozici také několik dalších pinů pro nejpokročilejší uživatele.
Pokud budete používat simpleGNSS Pokud je Pro připojen na Arduino nebo Raspberry Pi a žádný z těchto pinů nepoužíváte, doporučuje se piny nepropojovat: můžete v těchto pinech odříznout konektor, abyste zabránili propojení a neočekávanému chování.

  • Timepulse (TPS): 3.3V konfigurační časový pulzní výstup. Tento kolík je připojen přímo k NEO-F10T a má omezený výstup měniče (4 mA budící/spotřebičový proud). Pro časový impuls s vysokým výstupním pohonem (25 mA pohonný/klesací proud a vysoká rychlost náběhu/doběhu) můžete použít druhý integrovaný SMA s označením „TP OUT“.
  • Zaniknout (EXTINT): vstup časové synchronizace, maximální napětí 3.6V. Tento vstup je filtrován, aby se zabránilo závadám.
  • Safeboot (SF)
  • Reset_N (RST)
LED diody
manuál simpleGNSS Profesionální LED diody

Deska obsahuje 7 stavových LED, které indikují, že:

  • POWER: simpleGNSS Deska Pro má sílu.
  • PVT: u-blox je použita výchozí konfigurace pro pin TIMEPULSE: OFF, když není fix, 1-pulz za sekundu, když je platná poloha. Tato LED má speciální ZELENOU barvu.
  • XBEE>GPS: XBEE radio přijímá data vzduchem a odesílá je do NEO-F10.
  • GPS>XBEE: NEO-F10 vysílá data, která XBEE radio přijímá a odesílá vzduchem.
  • 5V IN/OUT: Ukáže vám, zda je na tomto kolíku napětí.
  • IOREF: Ukáže vám, zda je povolen pin IOREF.
Tlačítka a spínače
manuál simpleGNSS Profesionální tlačítka a přepínače

Existuje pouze jedno tlačítko: XBee Reset a dobrou zprávou je, že jej pravděpodobně nebudete muset používat. Toto tlačítko se používá k programování XBee radio pokud chcete aktualizovat firmware atd.

Je zde pouze jeden přepínač: přepínač pod paticí XBee umožňuje vybrat, který UART chcete k patici XBee připojit.

Příslušenství

Pomocí našich pluginů XBee můžete přidat kteroukoli z těchto funkcí (a další):

Jak přidat plugin

  1. Pro připojení komunikačního pluginu k zásuvce XBee jej jednoduše zasuňte do konektoru XBee na desce. Pokud jste použili náš konfigurační soubor, pro přidání pluginu na vaši nástěnku není třeba nic dalšího měnit.
průvodce připojením simpleRTK4-Optimum addplugin
